Fusibles porcelaine interdits : réglementation, risques et solutions de remplacement

Interdiction et réglementation des fusibles porcelaine

Installations existantes : que dit la loi ?

La réglementation interdit l’installation de fusibles porcelaine dans toute construction neuve depuis 1991, date d’entrée en vigueur de la norme NF C 15-100. Cette norme impose désormais des disjoncteurs modulaires et des interrupteurs différentiels pour garantir la sécurité des personnes et des biens.

Cependant, la loi n’est pas rétroactive. Si votre installation date d’avant 1991 et qu’elle fonctionne correctement, le fusible porcelaine n’est pas interdit. La réglementation ne vous oblige pas à remplacer un tableau électrique ancien tant qu’aucun danger immédiat n’est constaté. En revanche, un diagnostic électrique obligatoire lors de la vente d’un logement peut révéler des non-conformités et exiger une mise aux normes si un risque est identifié, comme pour un ragréage sur dalle vinyle amiante.

Location et mise en conformité

En location, la situation est plus stricte. Le propriétaire est tenu de garantir un logement décent et sûr. Si un fusible porcelaine présente des signes de mauvais contact, d’échauffement ou de calibrage non fiable, le remplacement devient obligatoire pour respecter les obligations de sécurité du bailleur. Voici les cas concrets où la loi intervient :

• Vente du bien : diagnostic électrique obligatoire si danger, remplacement exigé.
• Nouvelle construction : interdiction totale des fusibles porcelaine depuis 1991.
• Rénovation lourde : le tableau entier doit être mis aux normes NF C 15-100.
• Location : obligation de sécurité immédiate si fusible endommagé ou inadapté.
• Installation existante : pas d’obligation de changer si tout fonctionne correctement.

Concrètement, un fusible porcelaine Legrand de 50 A sous 220/380 Volts peut encore équiper un tableau des années 1960 sans être illégal. Mais dès qu’une anomalie apparaît comme un fusible de 5A ou 6A qui chauffe anormalement , la mise en conformité n’est plus une option. L’absence de protection différentielle dans ces anciens tableaux représente un risque réel pour les occupants, ce que la loi ne tolère pas dans un logement loué.

Solutions de remplacement modernes : disjoncteurs et alternatives

Les disjoncteurs modulaires conformes à la norme NF C 15-100 sont la solution la plus fiable pour remplacer un fusible en porcelaine. Contrairement aux anciennes cartouches, ils ne nécessitent pas de changer de pièce après chaque incident : un simple basculement du levier rétablit le courant une fois le défaut identifié. Les interrupteurs différentiels ajoutent une protection indispensable contre les fuites de courant, ce qui manque totalement aux anciens porte-fusibles conçus pour une tension de 250 volts ou 500 V, tout comme le choix finition enduit.

Pour les budgets serrés ou les installations temporaires, les cartouches fusible céramique avec voyant restent une alternative économique. Attention cependant : ce dépannage ne résout pas l’absence de disjoncteur différentiel. Un fusible porcelaine mal calibré par exemple un modèle 2A ou 50 A sur un circuit inadapté peut provoquer un échauffement dangereux. Le passage aux protections modulaires offre une tranquillité que les anciennes tabatières ne peuvent plus garantir face aux usages électriques modernes, à l’image des nouveaux isolants.

Procédure étape par étape pour remplacer un fusible par un disjoncteur

Cette opération nécessite des compétences électiques solides et le respect strict des normes. Avant toute manipulation, coupez le courant général au niveau du disjoncteur de branchement ou de l’abonné. Sans cette précaution, le risque d’électrocution est immédiat.

• Identifier chaque circuit : repérez les fusibles correspondant à l’éclairage, aux prises, au chauffe-eau. Notez leur ampérage (par exemple 10A pour les prises standard, 25A pour un four).
• Retirer le porte-fusible porcelaine : dévissez ou déclippez le support. Vérifiez l’entraxe des broches (souvent 2 cm ou 3 cm) et le diamètre des broches (de 5 mm à 9 mm selon les modèles Legrand).
• Repérer et apparier phase et neutre : c’est l’étape la plus délicate. Utilisez un testeur de tension pour identifier le fil de phase (souvent rouge ou marron) et le neutre (bleu). Un mauvais appariement peut rendre le disjoncteur inopérant.
• Installer le disjoncteur adapté : choisissez un modèle modulaire conforme à la norme NF C 15-100. Par exemple, pour un circuit d’éclairage, un disjoncteur 10A convient ; pour un radiateur, un 25A est nécessaire. Connectez la phase à la borne d’entrée du disjoncteur et le neutre au bornier dédié.
• Tester l’installation : remettez le courant général et actionnez chaque disjoncteur un par un pour vérifier qu’il coupe bien le circuit concerné.

Si vous avez le moindre doute sur le calibrage (par exemple entre un 5A et un 6A pour un petit circuit dédié) ou sur l’identification des câbles, interrompez la manipulation. Un fusible mal dimensionné ou un contact imparfait peut provoquer un échauffement dangereux. Dans ce cas, faites appel à un électricien professionnel : il dispose des outils de mesure et de l’expérience pour garantir une mise en conformité fiable.

Risques et dangers des fusibles porcelaine

• Mauvais contacts avec le vieillissement : les supports et les porte-fusibles en porcelaine, comme les modèles Général électrique (tension 250 volts) ou Legrand (500 V), se dégradent avec le temps. Les broches de Ø 5 mm, 6 mm, 7 mm ou 9 mm s’oxydent et les ressorts perdent leur pression, créant des points chauds.
• Calibrage non fiable dangereux : un fusible porcelaine âgé (modèles Cardy de 2A, Legrand de 5A, 6A, 10A, 15A, 25A, 40A ou 50A) peut fondre à un ampérage différent de celui inscrit. Cela laisse passer un courant excessif sans couper le circuit.
• Absence de protection différentielle : ces anciens systèmes, répandus jusqu’aux années 1960 (interrupteur de 1950), ne détectent pas les fuites de courant. Une personne qui touche une masse métallique accidentellement sous tension (220/380 Volts) ne déclenche aucune coupure automatique.
• Risque incendie si mal dimensionné : installer un fusible trop fort (par exemple un calibre 40A sur un câble prévu pour 10A) fait chauffer les conducteurs. La porcelaine peut éclater sous l’effet de la chaleur, mais l’arc électrique persiste et peut enflammer l’isolant.
• Aucune sécurité pour les personnes : contrairement aux disjoncteurs différentiels modernes, un simple fusible protège uniquement les biens. Il ne prévient ni l’électrocution ni l’incendie lié à un défaut d’isolement.

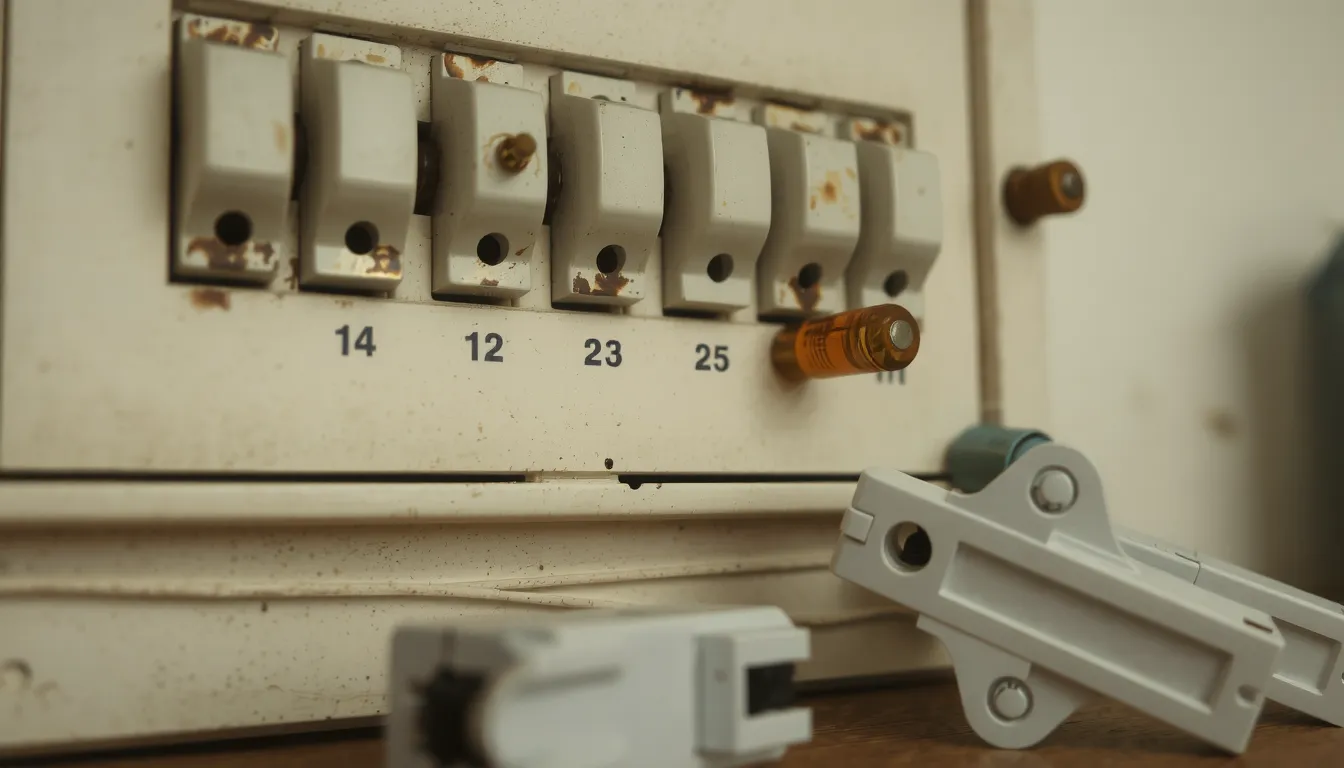

Comment reconnaître et identifier les fusibles porcelaine

Ces fusibles sont faciles à repérer : leur support est en porcelaine blanche vitrifiée, souvent de forme cylindrique ou rectangulaire. Vous trouverez des modèles anciens comme les cartouches Legrand avec des broches d’un diamètre de 5 mm, 6 mm, 7 mm ou 9 mm, et un entraxe de 2 cm ou 3 cm. Les ampérages courants vont de 5A, 6A, 10A, 15A jusqu’à 25A, 40A et 50A.

Un autre indice visuel : la présence d’un neutre commun avec un bouchon de couleur verte. Sur les installations anciennes, vous pouvez aussi croiser un porte-fusible Général électrique pour 250 volts ou un modèle Legrand 500 V. Un fusible Cardy en porcelaine et laiton supporte par exemple 2A. Ces éléments indiquent une installation datant d’avant les normes modernes.

Vérifiez aussi le calibre : un fusible conçu pour 220/380 volts est typique des années où le porcelaine était roi. Si vous voyez un interrupteur ancien marqué 1950, il est presque certain que le porte-fusible est en porcelaine. L’identification précise vous aidera à choisir le bon disjoncteur de remplacement.

Faire appel à un électricien professionnel : quand et pourquoi

Remplacer un fusible porcelaine par un disjoncteur semble simple, mais l’appariement entre phase et neutre est souvent complexe pour un novice. Chaque portefusible Legrand ancien possède des broches de diamètre 5 mm à 9 mm avec un entraxe de 2 cm ou 3 cm : retrouver le bon circuit sans schéma demande une méthode rigoureuse.

Un électricien identifie rapidement la section des conducteurs et choisit le calibre adapté (5A, 10A ou 25A par exemple). Il garantit aussi le respect de la norme NF C 15-100 et l’ajout d’une protection différentielle. Cette prestation, facturée entre 80 et 150 € pour un tableau simple, évite tout risque d’échauffement ou d’incendie.

Si votre installation date des années 1950 à 1960 et que chaque cartouche affiche 250 V ou 500 V, confiez le diagnostic à un professionnel. Il sécurisera le passage au disjoncteur modulaire tout en vérifiant la conformité de l’ensemble.
